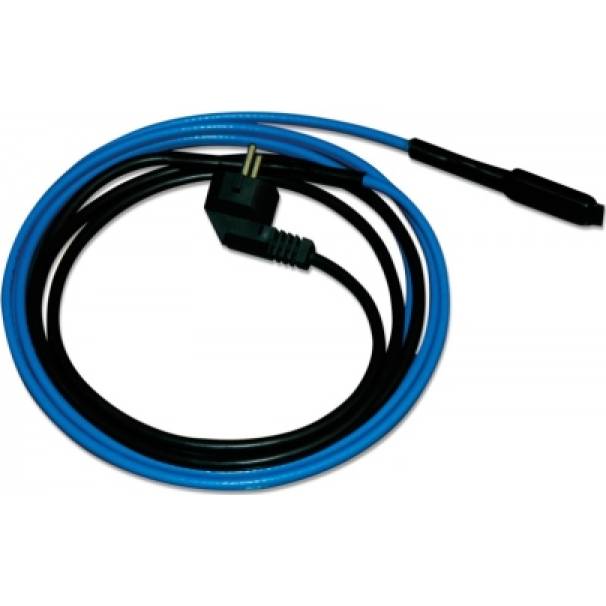

Kabel proti zamrznutí potrubí s termostatem 21m do zásuvky 230V příkon 259W

ě funguje integrovaný termostat

Integrovaný termostat je umístěný v koncové části topného kabelu a snímá teplotu přímo v místě svého přiložení k potrubí.

Při poklesu teploty potrubí pod přibližně +3 °C termostat automaticky sepne napájení topné části. Kabel začne po celé své délce vytvářet teplo a omezuje další ochlazování potrubí.

Po zvýšení teploty potrubí přibližně na +10 °C termostat napájení automaticky vypne. Po dalším poklesu teploty se kabel znovu zapne. Provoz probíhá automaticky bez nutnosti ručního spínání.

Dodatečný prostorový termostat ani samostatná řídicí jednotka nejsou pro běžnou instalaci potřeba.

Termostat musí být pevně přiložený přímo k povrchu potrubí v místě s nejvyšším rizikem zamrznutí. Nesmí volně viset ve vzduchu, ležet na povrchu izolace ani být ovlivňován jiným zdrojem tepla. Společně s topným kabelem musí být zakryt tepelnou izolací.

Co je potřeba pro instalaci

Hliníková samolepicí páska: slouží k pevnému upevnění topného kabelu a termostatu k potrubí. Zlepšuje kontakt kabelu s povrchem a pomáhá rovnoměrně rozvádět teplo.

Tepelná izolace potrubí: musí zakrýt celý chráněný úsek včetně topného kabelu a termostatu. Bez tepelné izolace nemusí výkon kabelu při silném mrazu pokrýt tepelné ztráty potrubí.

Ochrana tepelné izolace: při venkovní instalaci musí být izolace chráněna proti vodě, sněhu, UV záření a mechanickému poškození.

Zásuvka 230 V: musí být umístěna v dosahu 1,5m přívodního kabelu a musí odpovídat prostředí instalace.

Proudový chránič: napájecí okruh musí být chráněn podle platných elektrotechnických předpisů.

Výstražný štítek: potrubí je vhodné označit upozorněním, že se pod izolací nachází elektrický topný kabel.

Technické údaje

Typ výrobku: topný kabel pro ochranu potrubí před zamrznutím

Označení: PPC-21

Kód produktu: 7307

EAN: 8595129601976

Typ kabelu: dvoužilový odporový topný kabel s ochranným opletením

Délka topné části: 21 m

Délka přívodního kabelu: 1,5 m

Celkový příkon: 259 W

Měrný výkon: přibližně 12 W/m

Elektrický odpor: 204 Ω

Napájecí napětí: 230 V / 50 Hz

Připojení: síťová vidlice do zásuvky 230 V

Řízení: integrovaný příložný termostat

Teplota automatického sepnutí: přibližně při poklesu pod +3 °C

Teplota automatického vypnutí: přibližně při dosažení +10 °C

Rozměr topného kabelu: přibližně 5 × 7 mm

Krytí: IPX7

Dodatečný termostat: není potřeba

Možnost zkrácení topné části: ne

Možnost prodloužení topné části: ne

Možnost křížení nebo překrývání: ne

Trvalá instalace pod vodou: ne

Jak vybrat délku kabelu

Při přímém podélném vedení je PPC-21 určen přibližně pro potrubí o délce 21 m.

Do potřebné délky je nutné započítat také vedení kolem ventilů, kolen, přírub, vodoměrů a dalších míst se zvýšenými tepelnými ztrátami.

Při spirálovém navíjení je spotřeba kabelu vyšší, proto 21m topný kabel ochrání kratší úsek potrubí.

Topnou část nelze zkrátit ani prodloužit. Před objednáním je proto nutné změřit celou trasu instalace.

Přívodní kabel o délce 1,5 m je netopný a do délky chráněného potrubí se nezapočítává.

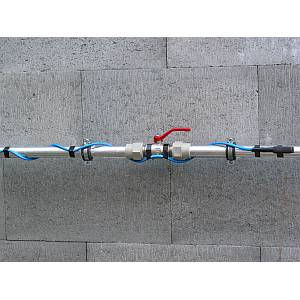

Způsob montáže

Potrubí očistěte od mastnoty, nečistot, rzi a ostrých výčnělků.

Topný kabel rozložte podél spodní nebo boční části potrubí.

Kabel lze také rovnoměrně navinout kolem potrubí, nesmí se však nikde křížit, překrývat ani dotýkat jiné části topného kabelu.

Při spirálové montáži dodržte mezi jednotlivými závity minimální vzdálenost 5 cm.

Termostat přiložte přímo k potrubí v nejchladnějším místě nebo v místě, kde hrozí zamrznutí nejdříve.

Topný kabel i termostat pevně upevněte hliníkovou samolepicí páskou.

U plastového potrubí použijte hliníkovou pásku také pro rovnoměrnější rozvedení tepla po povrchu potrubí.

Celý chráněný úsek včetně termostatu zakryjte vhodnou tepelnou izolací.

Při venkovní instalaci chraňte izolaci před vodou, UV zářením a mechanickým poškozením.

Před zapojením zkontrolujte, že kabel není poškozený, sevřený, překřížený ani překrytý.

Teprve po dokončení celé instalace zapojte vidlici do zásuvky 230 V.

Důležitá upozornění

Topný kabel nezapínejte stočený v balení.

Topnou část nelze zkracovat, prodlužovat ani jinak upravovat.

Jednotlivé části topného kabelu se nesmějí křížit, překrývat ani vzájemně dotýkat.

Termostat musí být připevněný přímo k potrubí.

Topný kabel a termostat musí být zakryté tepelnou izolací.

Přívodní kabel a vidlice nesmějí být trvale ponořené ve vodě.

Zásuvka musí odpovídat prostředí instalace a být chráněná proti vodě.

Před instalací musí být kabel odpojený od elektrické sítě.

Použití

Ochrana vodovodního potrubí před zamrznutím

Ochrana delších venkovních rozvodů vody

Ochrana potrubí v nevytápěných sklepech, garážích a technických prostorách

Ochrana ventilů, vodoměrů a venkovních odběrných míst

Ochrana potrubí v rodinných domech a rekreačních objektech

Ochrana kovového a plastového potrubí do DN 50
