Samoregulační topný kabel délka 7m s termostatem a vidlicí do zásuvky 230V příkon 76W

Topný kabel PPC-7 je kompletní montážní sada určená k ochraně vodovodního potrubí, ventilů a uzávěrů vody proti zamrznutí. Topná část má délku 7 m, celkový výkon 76 W a odpor 700 Ω. Kabel je určen pro plastové i kovové potrubí do průměru DN 50.

Jedná se o dvoužilový odporový opletený topný kabel. Po sepnutí pracuje s pevným topným výkonem po celé délce. Nejde o samoregulační kabel, jehož výkon by se měnil podle okolní teploty. Automatické zapínání a vypínání zajišťuje vestavěný bimetalový termostat.

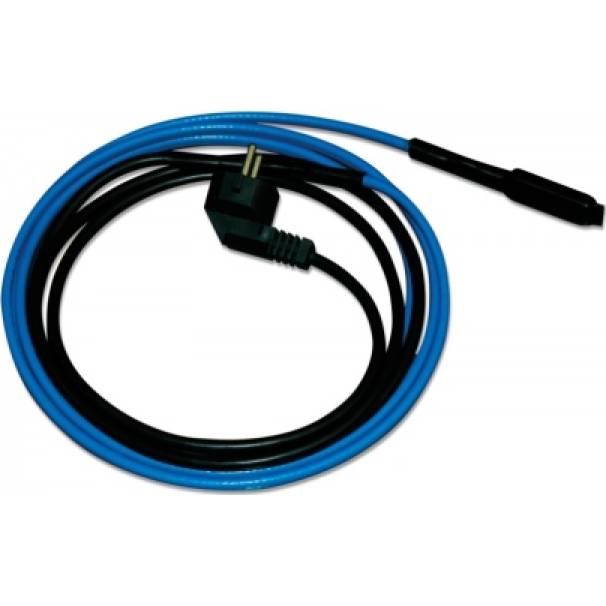

Na topnou část navazuje 1,5 m dlouhá přívodní šňůra zakončená vidlicí pro přímé zapojení do zásuvky 230 V / 50 Hz. Délka přívodní šňůry není součástí 7m topné délky. Výrobek tedy obsahuje 7 m topné části a 1,5 m netopného napájecího přívodu.

Jak přesně funguje integrovaný termostat

Bimetalový termostat je zabudovaný na konci topného kabelu a snímá teplotu potrubí přímo v místě svého umístění.

Při poklesu teploty potrubí v místě termostatu pod +3 °C termostat automaticky sepne napájení. Topný kabel začne vytvářet teplo a chrání potrubí před dalším ochlazováním.

Při vzestupu teploty potrubí nad +10 °C termostat napájení automaticky vypne. Po dalším ochlazení se celý cyklus zopakuje.

Kabel proto pracuje zcela automaticky a nevyžaduje ruční zapínání, samostatný prostorový termostat ani externí řídicí jednotku.

Termostat musí být upevněný přímo na povrchu potrubí. Nesmí volně viset ve vzduchu, ležet na povrchu izolace ani být zahříván jiným zdrojem tepla. Společně s topným kabelem musí být zakryt tepelnou izolací, aby snímal skutečnou teplotu potrubí.

Co je součástí montážní sady

Topný kabel s termostatem: ano

Délka topné části: 7 m

Přívodní šňůra s vidlicí: 1,5 m

Montážní páska pro upevnění kabelu: ano

Varovný štítek o instalaci zařízení 230 V: ano

Tepelná izolace potrubí: není součástí

Externí termostat: není potřeba

Co je potřeba doplnit pro instalaci

Tepelná izolace potrubí: musí zakrýt celý chráněný úsek včetně topného kabelu a termostatu. Podle katalogového listu je maximální tloušťka tepelné izolace 20 mm.

Ochrana izolace proti vodě a UV záření: při venkovní instalaci musí být izolace chráněna před deštěm, sněhem, vlhkostí, slunečním zářením a mechanickým poškozením.

Hliníková samolepicí páska: u plastového potrubí se potrubí nejprve obalí hliníkovou páskou a následně se jí přelepí také instalovaný topný kabel. Páska zlepšuje rozložení tepla po povrchu plastového potrubí.

Zásuvka 230 V: musí být v dosahu 1,5m přívodu a musí odpovídat prostředí instalace.

Proudový chránič: napájecí okruh musí být chráněn podle platných elektrotechnických předpisů.

Technické údaje

Typ výrobku: automatický topný kabel s termostatem

Označení: PPC-7

Kód produktu: 7304

EAN: 8595129601945

Typ kabelu: dvoužilový odporový opletený

Délka topné části: 7 m

Délka přívodní šňůry: 1,5 m

Celkový výkon: 76 W

Měrný výkon: přibližně 12 W/m

Elektrický odpor: 700 Ω

Napájení: 230 V / 50 Hz

Připojení: vidlice do zásuvky 230 V

Termostat: bimetalový, zabudovaný na konci topného kabelu

Teplota sepnutí: pod +3 °C

Teplota vypnutí: nad +10 °C

Krytí: IPX7

Třída ochrany: I

Maximální teplota média v potrubí: +80 °C

Maximální tloušťka tepelné izolace: 20 mm

Určené potrubí: plastové a kovové

Maximální průměr potrubí: DN 50

Použití ve vlhkém prostředí: ano

Možnost zkrácení topné části: ne

Možnost prodloužení topné části: ne

Externí regulace: není potřeba

Jak vybrat délku kabelu

Při podélném vedení je varianta PPC-7 určena přibližně pro potrubí o délce 7 m.

Do potřebné délky je nutné započítat také ventily, kolena, příruby, vodoměry a další části, kolem kterých musí být kabel veden.

Topnou část nelze zkrátit ani nastavovat. Před objednáním je proto nutné změřit celou trasu instalace.

Přívodní šňůra o délce 1,5 m je netopná a do délky chráněného potrubí se nezapočítává.

Způsob montáže

Potrubí očistěte od nečistot, mastnoty, rzi a ostrých výčnělků.

U plastového potrubí nejprve obalte chráněný úsek hliníkovou páskou.

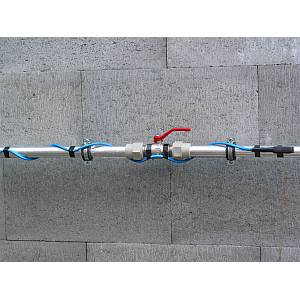

Topný kabel natáhněte podélně podél potrubí a průběžně jej upevněte dodanou montážní páskou.

Termostat umístěte přímo na povrch potrubí do nejchladnějšího místa instalace.

Topný kabel přelepte hliníkovou páskou, aby byl v dobrém kontaktu s potrubím a teplo se rovnoměrně rozvádělo.

Celý chráněný úsek včetně termostatu zakryjte tepelnou izolací o maximální tloušťce 20 mm.

Při venkovní instalaci chraňte izolaci proti vodě a povětrnostním vlivům.

Na povrch izolace umístěte dodaný varovný štítek upozorňující na elektrické zařízení 230 V.

Před zapojením zkontrolujte, že kabel není poškozený, sevřený ani překřížený.

Teprve po dokončení montáže zapojte vidlici do zásuvky 230 V.

Důležitá upozornění

Topný kabel nezapínejte stočený v balení.

Topnou část nelze zkracovat, prodlužovat ani jinak upravovat.

Topný kabel se nesmí křížit, překrývat ani vzájemně dotýkat.

Termostat musí být připevněný přímo k potrubí.

Kabel i termostat musí být zakryté tepelnou izolací.

Maximální tloušťka tepelné izolace je 20 mm.

Přívodní šňůra a vidlice nesmějí být trvale ponořené ve vodě.

Zásuvka musí odpovídat prostředí instalace a být chráněná před vodou.

Použití

Ochrana vodovodního potrubí před zamrznutím

Ochrana plastového a kovového potrubí do DN 50

Ochrana ventilů a uzávěrů vody

Ochrana potrubí v rodinných domech

Ochrana potrubí v sezónních a rekreačních objektech

Ochrana potrubí v nevytápěných sklepech, garážích a drobných provozovnách

Ochrana venkovních vodovodních rozvodů
