Ochrana potrubí proti mrazu kabel PPC délka 42m s termostatem a vidlicí do zásuvky 230V příkon 508W

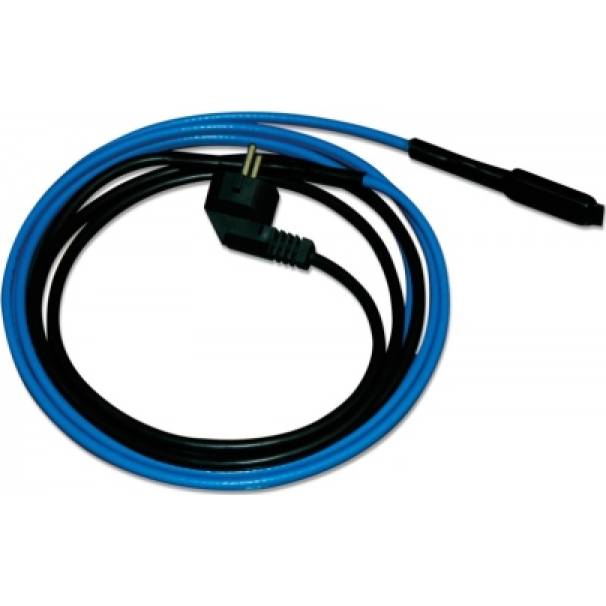

Topný kabel PPC-42 je kompletní topný okruh určený k ochraně dlouhých úseků vodovodního potrubí, ventilů, vodoměrů a uzávěrů vody před zamrznutím. Topná část má délku 42 m, celkový příkon 508 W a měrný výkon přibližně 12 W/m.

Jedná se o dvoužilový odporový topný kabel s ochranným opletením. Po sepnutí termostatu vytváří kabel pevný topný výkon po celé délce topné části. Nejde o samoregulační kabel, který by průběžně měnil výkon podle okolní teploty. Automatické zapínání a vypínání zajišťuje integrovaný příložný termostat.

Na topnou část navazuje 1,5 m dlouhý netopný přívodní kabel zakončený síťovou vidlicí pro přímé zapojení do zásuvky 230 V. Přívodní kabel se nezapočítává do délky topné části. Výrobek tedy obsahuje 42 m topného kabelu a samostatný napájecí přívod o délce 1,5 m.

Jak přesně funguje integrovaný termostat

Integrovaný termostat je umístěný v koncové části topného kabelu a snímá teplotu přímo v místě svého přiložení k potrubí.

Při poklesu teploty potrubí pod přibližně +3 °C termostat automaticky sepne napájení. Celá topná část začne vytvářet teplo a omezuje další ochlazování potrubí.

Po zvýšení teploty potrubí přibližně na +10 °C termostat napájení automaticky vypne. Při dalším ochlazení se topný kabel znovu zapne. Celý proces probíhá automaticky bez nutnosti ručního ovládání.

Kabel nevyžaduje samostatný prostorový termostat, externí regulátor ani další řídicí jednotku.

Termostat musí být pevně přiložený přímo k povrchu potrubí v místě s nejvyšším rizikem zamrznutí. Nesmí volně viset ve vzduchu, ležet na povrchu izolace ani být ovlivňován jiným zdrojem tepla. Společně s topným kabelem musí být zakrytý tepelnou izolací.

Co je součástí výrobku

Topná část kabelu: 42 m

Integrovaný příložný termostat: ano

Netopný přívodní kabel: 1,5 m

Ukončení přívodu: síťová vidlice 230 V

Montážní páska: ano

Výstražný štítek: ano

Externí termostat: není potřeba

Tepelná izolace potrubí: není součástí

Co je potřeba pro instalaci

Hliníková samolepicí páska: používá se k upevnění topného kabelu a termostatu přímo k potrubí. Zajišťuje dobrý kontakt s povrchem a pomáhá rovnoměrně rozvádět teplo. U dlouhé 42m instalace může být nutné doplnit další množství pásky.

Tepelná izolace potrubí: musí zakrýt celý chráněný úsek včetně topného kabelu a termostatu. Bez vhodné izolace nemusí výkon kabelu při silném mrazu pokrýt tepelné ztráty potrubí.

Ochrana tepelné izolace: při venkovní instalaci musí být izolace chráněna proti dešti, sněhu, vlhkosti, UV záření a mechanickému poškození.

Zásuvka 230 V: musí být umístěna v dosahu 1,5m přívodního kabelu a musí odpovídat prostředí instalace.

Proudový chránič: napájecí elektrický okruh musí být chráněn podle platných elektrotechnických předpisů.

Výstražné označení: na povrch izolace se umístí štítek upozorňující na elektrický topný kabel instalovaný pod izolací.

Technické údaje

Typ výrobku: topný kabel pro ochranu potrubí před zamrznutím

Označení: PPC-42

Kód produktu: 7309

EAN: 8595129601990

Typ kabelu: dvoužilový odporový topný kabel s ochranným opletením

Délka topné části: 42 m

Délka přívodního kabelu: 1,5 m

Celkový příkon: 508 W

Měrný výkon: přibližně 12 W/m

Napájecí napětí: 230 V AC

Frekvence: 50 Hz

Připojení: síťová vidlice do zásuvky 230 V

Řízení: integrovaný příložný termostat

Teplota automatického sepnutí: při poklesu pod přibližně +3 °C

Teplota automatického vypnutí: přibližně při +10 °C

Rozměr topného kabelu: přibližně 5 × 7 mm

Krytí: IPX7

Určené potrubí: kovové a plastové

Maximální průměr potrubí: DN 50

Dodatečný termostat: není potřeba

Možnost zkrácení topné části: ne

Možnost prodloužení topné části: ne

Možnost křížení nebo překrývání: ne

Trvalá instalace pod vodou: ne

Jak vybrat správnou délku

Při přímém podélném vedení je PPC-42 určen přibližně pro potrubí o délce 42 m.

Do potřebné délky je nutné započítat také kabel vedený kolem ventilů, kolen, přírub, vodoměrů a dalších míst se zvýšenými tepelnými ztrátami.

Při spirálovém navíjení je spotřeba kabelu vyšší, takže 42m topný kabel ochrání kratší úsek potrubí.

Topnou část nelze zkrátit, prodloužit ani nastavovat. Před objednáním je proto nutné přesně změřit celou trasu instalace.

Přívodní kabel o délce 1,5 m je netopný a do délky chráněného potrubí se nezapočítává.

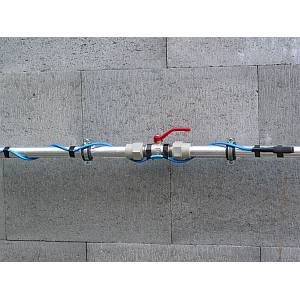

Způsob montáže

Potrubí očistěte od mastnoty, nečistot, rzi a ostrých výčnělků.

Topný kabel rozložte podél spodní nebo boční části potrubí.

Kabel lze také rovnoměrně navinout kolem potrubí. Jednotlivé části topného kabelu se však nesmějí křížit, překrývat ani vzájemně dotýkat.

Při spirálovém vedení zachovejte mezi jednotlivými závity minimální vzdálenost 5 cm.

Termostat přiložte přímo na povrch potrubí v nejchladnějším místě nebo v místě, kde hrozí zamrznutí nejdříve.

Topný kabel i termostat pevně upevněte hliníkovou samolepicí páskou.

U plastového potrubí použijte hliníkovou pásku také k rovnoměrnějšímu rozvedení tepla po jeho povrchu.

Celý chráněný úsek včetně termostatu zakryjte vhodnou tepelnou izolací.

Při venkovní instalaci chraňte izolaci proti vodě, UV záření a mechanickému poškození.

Na povrch izolace umístěte výstražný štítek upozorňující na elektrický topný kabel.

Před zapojením zkontrolujte, že kabel není poškozený, sevřený, překřížený ani překrytý.

Teprve po dokončení celé instalace zapojte vidlici do zásuvky 230 V.

Důležitá upozornění

Topný kabel nezapínejte stočený v balení.

Topnou část nelze zkracovat, prodlužovat ani jinak upravovat.

Jednotlivé části topného kabelu se nesmějí křížit, překrývat ani vzájemně dotýkat.

Termostat musí být upevněný přímo na povrchu potrubí.

Topný kabel i termostat musí být zakryté tepelnou izolací.

Přívodní kabel a vidlice nesmějí být trvale ponořené ve vodě.

Zásuvka musí odpovídat prostředí instalace a být chráněná proti vodě.

Před instalací a kontrolou musí být kabel odpojený od elektrické sítě.

Použití

Ochrana dlouhých vodovodních potrubí před zamrznutím

Ochrana kovového a plastového potrubí do DN 50

Ochrana venkovních rozvodů vody

Ochrana ventilů, vodoměrů a uzávěrů vody

Ochrana potrubí v rodinných domech a rekreačních objektech

Ochrana potrubí v nevytápěných sklepech, garážích a technických prostorách

Ochrana potrubí v menších provozních a hospodářských objektech
