Samoregulační topný kabel délka 3m s temostatem a vidlicí do zásuvky 230V příkon 37W

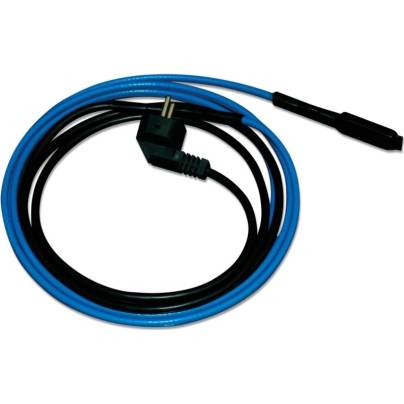

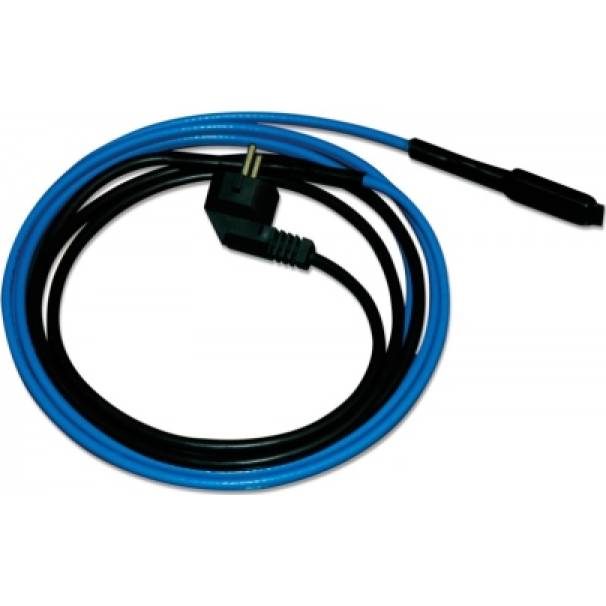

Topný kabel PPC-3 s délkou topné části 3 m je kompletní topný okruh určený k ochraně krátkých úseků vodovodního potrubí, ventilů, vodoměrů a dalších míst ohrožených zamrznutím. Lze jej instalovat na kovové i plastové potrubí do průměru DN 50.

Dvoužilová odporová topná část s ochranným opletením má celkový příkon 37 W a měrný výkon přibližně 12 W/m. Po sepnutí pracuje s konstantním topným výkonem. Nejedná se o samoregulační kabel, jehož výkon by se průběžně měnil podle okolní teploty. Automatické řízení provozu zajišťuje vestavěný příložný termostat.

Na topnou část navazuje 1,5 m dlouhý netopný přívodní kabel zakončený síťovou vidlicí. Výrobek se po dokončení montáže připojí přímo do zásuvky 230 V. Délka přívodu se nezapočítává do délky topné části, takže výrobek obsahuje 3 m topného kabelu a samostatný přívod o délce 1,5 m.

Jak přesně funguje integrovaný termostat

Termostat je umístěný v koncové části topného kabelu a snímá teplotu v místě svého přiložení. Při montáži se musí upevnit přímo na povrch potrubí v místě, kde hrozí promrznutí nejdříve.

Při poklesu teploty potrubí pod přibližně +3 °C termostat automaticky sepne elektrické napájení topné části. Kabel začne vytvářet teplo a nahrazuje tepelné ztráty potrubí.

Po zvýšení teploty přibližně na +10 °C termostat napájení topné části rozepne. Kabel přestane topit a znovu se automaticky zapne až při dalším ochlazení potrubí. Provoz proto nevyžaduje ruční zapínání ani samostatný externí termostat.

Termostat nesmí volně viset ve vzduchu ani být položený na povrchu tepelné izolace. V takovém případě by snímal teplotu okolního vzduchu, nikoliv skutečnou teplotu potrubí. Termostat se připevňuje přímo k potrubí a společně s topným kabelem se zakrývá tepelnou izolací.

Co je potřeba pro instalaci

Hliníková samolepicí páska: slouží k upevnění topného kabelu a termostatu přímo k potrubí. Zajišťuje dobrý kontakt s povrchem a rovnoměrnější rozložení tepla.

Tepelná izolace potrubí: musí zakrýt celý chráněný úsek včetně topného kabelu a termostatu. Bez správně zvolené izolace nemusí výkon kabelu při silném mrazu pokrýt tepelné ztráty potrubí.

Ochrana tepelné izolace: ve venkovním prostředí musí být izolace chráněna proti vodě, sněhu, UV záření a mechanickému poškození.

Zásuvka 230 V: musí být v dosahu 1,5m přívodního kabelu a odpovídat prostředí instalace.

Proudový chránič: napájecí elektrický okruh musí být chráněn podle platných elektrotechnických předpisů.

Výstražný štítek: izolované potrubí je vhodné označit upozorněním, že se pod izolací nachází elektrický topný kabel.

Technické údaje

Typ výrobku: topný kabel na ochranu potrubí před zamrznutím

Provedení: dvoužilový odporový topný kabel s ochranným opletením

Délka topné části: 3 m

Délka přívodního kabelu: 1,5 m

Celkový příkon: 37 W

Měrný výkon: přibližně 12 W/m

Napájecí napětí: 230 V AC

Připojení: síťová vidlice do zásuvky 230 V

Řízení: integrovaný příložný termostat

Teplota sepnutí: při poklesu pod přibližně +3 °C

Teplota rozepnutí: přibližně +10 °C

Dodatečný termostat: není potřeba

Určené potrubí: kovové a plastové

Maximální průměr potrubí: DN 50

Vhodné do vlhkého prostředí: ano

Trvalá instalace pod vodou: ne

Možnost zkrácení topné části: ne

Možnost prodloužení topné části: ne

Minimální vzdálenost mezi závity: 5 cm

EAN: 8595129601921

Kód produktu: 7302

Způsob montáže

Potrubí před instalací očistěte a odstraňte ostré hrany, návarky, nečistoty a další výčnělky, které by mohly poškodit plášť kabelu.

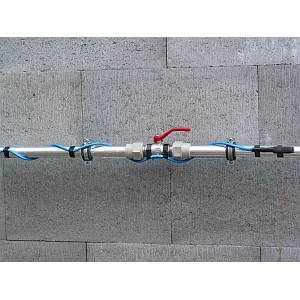

Topnou část rozložte podél potrubí nebo ji rovnoměrně naviňte kolem potrubí. Kabel se nesmí nikde křížit, překrývat ani dotýkat jiné části topného kabelu.

Při spirálové montáži musí být mezi jednotlivými závity zachována vzdálenost minimálně 5 cm.

Termostat přiložte přímo na potrubí do místa s nejvyšším rizikem promrznutí. Nesmí být vystaven jinému zdroji tepla.

Topný kabel i termostat pevně připevněte systémovou hliníkovou samolepicí páskou.

Na plastovém potrubí použijte hliníkovou pásku také pro rovnoměrnější rozvedení tepla po povrchu potrubí.

Celý chráněný úsek včetně termostatu zakryjte vhodnou tepelnou izolací.

Při venkovní instalaci chraňte izolaci před vlhkostí a povětrnostními vlivy.

Před připojením zkontrolujte, že kabel není poškozený, překřížený, překrytý ani sevřený.

Až po dokončení celé montáže zapojte vidlici do zásuvky 230 V.

Důležitá upozornění

Topnou část kabelu nelze zkracovat ani prodlužovat.

Kabel nezapínejte stočený v balení.

Topné části se nesmějí křížit, překrývat ani vzájemně dotýkat.

Termostat musí být připevněný přímo k potrubí.

Topný kabel není určen k trvalému ponoření pod vodu.

Kabel musí být po instalaci zakrytý vhodnou tepelnou izolací.

Vidlice a elektrická zásuvka musí být chráněny proti vodě a odpovídat prostředí instalace.

Použití

Ochrana vodovodního potrubí před zamrznutím

Ochrana potrubí v nevytápěných sklepech a garážích

Ochrana venkovních vodovodních rozvodů

Ochrana ventilů, vodoměrů a venkovních kohoutů

Ochrana potrubí v zahradních domech a rekreačních objektech

Ochrana kovového a plastového potrubí do DN 50
